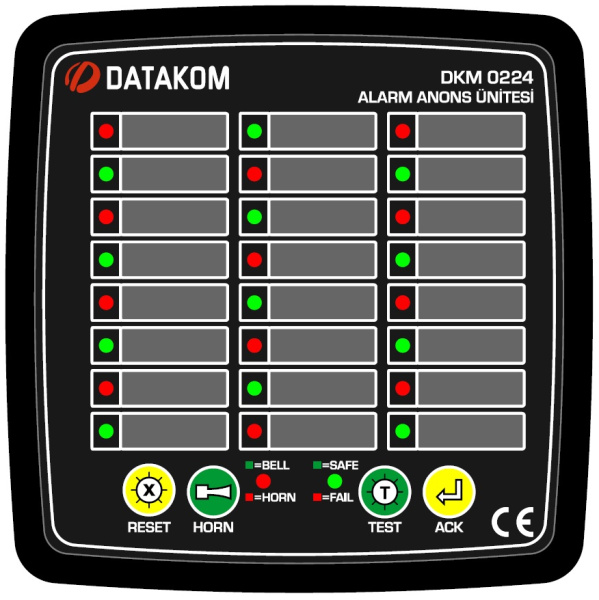

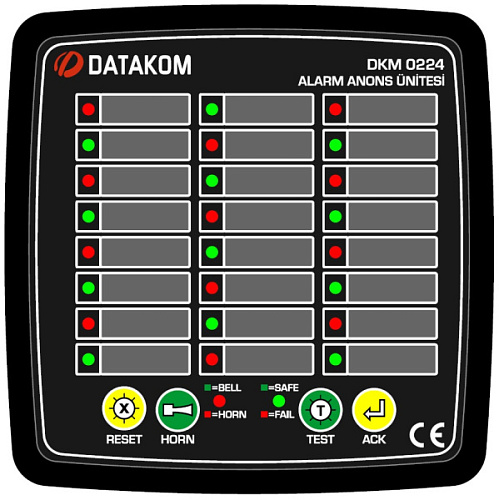

DATAKOM DKM-0224 DC Сигнализатор аварийных ситуаций, 24 канала, источник питания постоянного тока

DATAKOM DKM-0224 - это 24х-канальный оповеститель об аварийных ситуациях, предназначенный для использования в системах энергоснабжения и автоматизации. Оптически изолированные цифровые входы оснащены шумоподавляющими фильтрами и способны надежно функционировать в условиях высоких электрических шумов. Задержка обнаружения входных сигналов настраивается между 2 и 500 мс. Модуль имеет 3 релейных выхода, рассчитанных на ток 5А. Реле обеспечивают функции звукового оповещения, звуковой аварийной сигнализации и индикации внутреннего отказа. Внутри устройства предусмотрен дополнительный зуммер для звуковой сигнализации. Устройство имеет ультра яркие, двухцветные (красно-зеленые) светодиодные индикаторы. Тревоги могут быть назначены с различными уровнями приоритета.

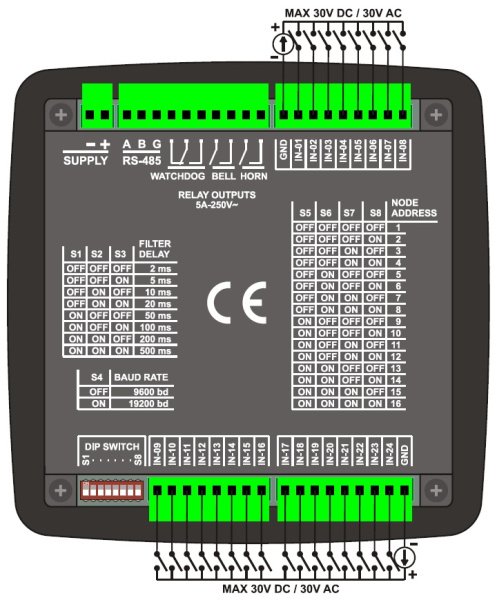

Используя клавиши передней панели, аварийные сигналы могут быть подтверждены и сброшены. Устройство имеет функцию самотестирования. Конфигурация модуля выполняется с помощью DIP перемычек, расположенных на задней панели. Дополнительное программирование может быть выполнено с передней панели или с помощью программного обеспечения. Изолированный защищенный от разности потенциалов порт RS-485 MODBUS RTU позволяет безопасно передавать измеренные параметры в системы автоматизации и мониторинга. Устройство можно конфигурировать и отслеживать с помощью программного обеспечения Datakom Rainbow +.

Напряжение питания и сигнальных входов: 19-150VDC. Входы питания изолированы от других цепей.

ФУНКЦИИ ИНДИКАЦИИ:
КОРОТКАЯ ВСПЫШКА: при первом обнаружении неисправности.
ДЛИННАЯ ВСПЫШКА: активируется, в случае если авария подтверждена нажатием соответствующей кнопки на переднем панели и если сигнал неисправности остается активным.
СВЕТОДИОД ГОРИТ: активируется, если сигнал неисправности исчезает после подтверждения в режиме ДЛИННАЯ ВСПЫШКА.
СВЕТОДИОД НЕАКТИВЕН: светодиод аварийной сигнализации отключается, когда нажата кнопка RESET (сброс) или сигнал неисправности отсутствует.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Блок питания / вход неисправности: 19-150 В постоянного тока
Потребляемая мощность: <4 ВА
Входы неисправности: 24 оптоизолированных входа, с положительными входами и общей отрицательной клеммой, защищены от высокого напряжения и электрических помех.
Входное сопротивление: 40 кОм (опция 130 кОм)
Входной ток: макс. 3 мА при 110 В постоянного тока
Защита от перенапряжения: 1000 В / 50 мс
Изоляция: 1000 В переменного тока, 1 минута
Задержка фильтра: 2-5-10-20-50-100-200-500ms по выбору
Визуальные предупреждения: 26 сверхярких и двухцветных светодиодов (красно-зеленые).
Звуковое предупреждение: внутренний зуммер 23 мм, 80 дБ
Выходы реле: 3 выхода, 5А при 250В переменного тока
Серийный порт:
Тип сигнала: RS-485
Протокол: Modbus RTU
Скорость передачи данных: 9600-19200 бод
Изоляция: 1000 В переменного тока, 1 минута
Рабочая темп. Диапазон: -20 ° C ... + 70 ° C
Температура хранения Диапазон: -40 ° C ... + 85 ° C
Максимум. Относительная влажность:% 95 без конденсации.
Степень защиты: IP 65 (передняя часть, с прокладкой)
IP 30 (задняя панель)
Корпус: огнестойкий, соответствует требованиям ROHS, высокотемпературный ABS / PC (UL94-V0)
При установке: Заподлицо с задними пластиковыми кронштейнами.
Разъемы: система соединения из двух частей.
Сечение кабеля: макс. 2.5mm2
Размеры: 164x164x60 мм (ШxВxГ)
Вырез панели: 140x140 мм
Вес: 400 гр

Директивы ЕС:
2006/95 / EC (LVD)
2004/108 / EC (EMC)

Стандарты ссылки:
EN 61010 (безопасность)
EN 61326 (EMC)
