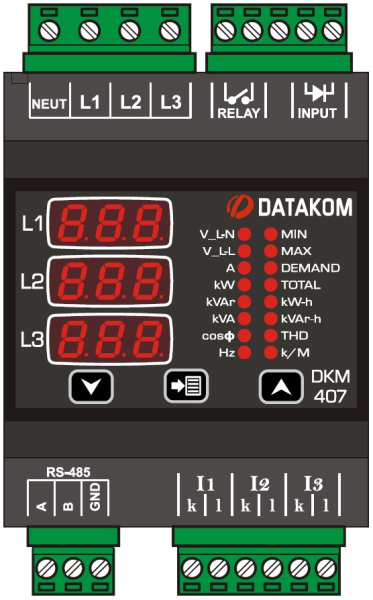

DATAKOM DKM-407 Анализатор электрической сети, DIN рейка, THD, RS-485, 1 дискр. вход, 1 дискр. выход

DKM-407 - это высокоточное и недорогое устройство на DIN-рейке, позволяющее измерять и дистанционно контролировать параметры переменного тока в распределительной панели.
Основными областями применения являются удаленный мониторинг и контроль потребления энергии.
Благодаря широкому диапазону напряжения питания 85-305 В, данное устройство способно работать в любой электросети.
Устройство оснащено 32-разрядным микроконтроллером ARM. При частоте дискретизации 4096 s/s она достигает точности измерения 0,5%.
Блок обеспечивает гармонический анализ всех каналов напряжения и тока, вплоть до 31-го компонента.
Модуль  имеет 1 программируемый дискретный вход и 1 программируемый релейный выход. Функции ввода / вывода выбираются из списка.
Изолированный порт данных RS-485 MODBUS RTU не зависит от разности потенциалов земли и позволяет безопасно передавать данные в системы мониторинга и управления.
Конфигурируемые параметры могут быть загружены с ПК. Програмное обеспечение для  настройки параметров и мониторинга нескольких модулей бесплатное и может быть загружено с веб-сайта производителя.

ФУНКЦИИ:
⦁    Истинные среднеквадратичные значения измеряемых величин
⦁    Точность измерения 0,5%
⦁    Отображение полного спектра гармонических искажений
⦁    Полностью изолированный последовательный порт RS-485
⦁    Интерфейс MODBUS-RTU
⦁    Программируемый релейный выход
⦁    Изолированный, программируемый дискретный вход
⦁    Счетчики энергии кВт и кВА
⦁    Счетчик часов работы
⦁    Конфигурирование коэффициента понижающего трансформатора для использования в цепях высокого напряжения
⦁    Программирование с передней панели
⦁    Широкий диапазон рабочих температур

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение питания: 85-305 В переменного тока (L1-НЕЙТРАЛЬНО)
Частота питания: 45-65 Гц
Измерительные входы:
Напряжение: 10 - 305 В переменного тока (P-N)
20 - 530 В переменного тока (P-P)
Ток: 0,2 - 6,00 А переменного тока
Частота: 30 - 100 Гц
Точность:
Напряжение:% 0,5 + 1 цифра
Текущий:% 0.5 + 1 цифра
Частота:% 0,5 + 1 цифра
Мощность (кВт, кВАр):% 1,0 + 2 цифры
Cos:% 2.0 + 2 цифры
Диапазон измерений:
Диапазон КТ: от 5 / 5А до 5000 / 5А
Диапазон VT: от 0,1 / 1 до 200,0 / 1
Диапазон кВт: от 0,1 кВт до 6,5 МВт
Потребляемая мощность: <4 ВА
Загрузка:
Входы напряжения: <0,1 ВА на фазу
Токовые входы: <1 ВА на фазу
Выход реле: 5А при 250В переменного тока
Цифровой вход:
Активный уровень: 5 - 30 В постоянного или переменного тока
Минимальный импульс: 250 мс.
Изоляция: 1000 В переменного тока, 1 минута
Рабочая темп. диапазон: от -20 ° C до + 70 ° C
От -4 ° F до 158 ° F
Максимум. Относительная влажность: 95% без конденсации
Корпус: антипирен, соответствует требованиям ROHS,
высокотемпературный ABS / PC (UL94-V0)
Установка: на DIN-рейку
Размеры: 70x115x66 мм (ШxВxГ)
Вес: 200 г (приблизительно)
Директивы ЕС:
2006/95 / EC (LVD)
2004/108 / EC (EMC)
Справочные стандарты:
EN 61010 (безопасность)
EN 61326 (EMC)
