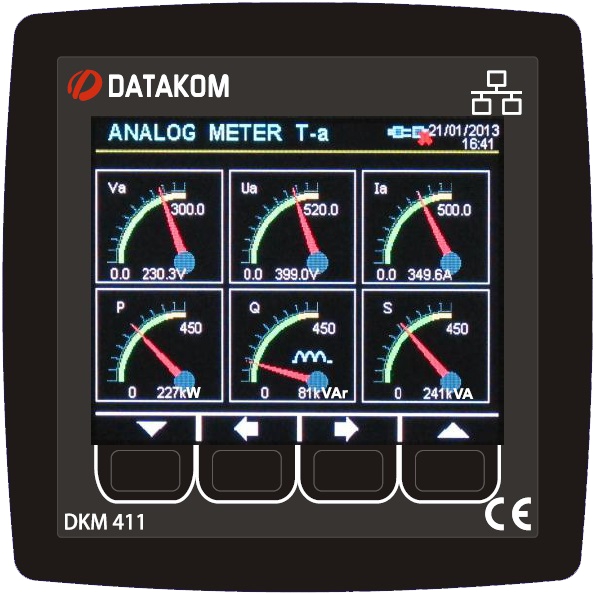

DATAKOM DKM-411 AC, Анализатор электрической сети, 96x96 мм, 3.5” цветной TFT дисплей, Ethernet, USB/Host, USB/Device, RS485, RS232, 2-дискретных входа, 2-дискретных выхода, с 100-240VAC источником питания

DATAKOM DKM-411 AC, Анализатор элек
Описание товара:

DKM-411 - это современное устройство для точного измерения, предлагает TFT-дисплей размером 3,5 дюйма с разрешением 320x240 пикселей и непревзойденные возможности удаленного мониторинга через Интернет в компактном и недорогом корпусе.
Само устройство представляет собой веб-страницу и может быть открыто через любой браузер для удаленного мониторинга. Функция централизованного мониторинга позволяет контролировать тысячи метров с одного центрального ПК.

ФУНКЦИИ:
• Настоящие среднеквадратичные измерения, точность 0,2%
• 3,5 "TFT LCD, 320x240 пикселей
• Дисплей гармонических искажений (63 гармоники)
• Осциллограф, отображение формы волны
• Дисплей векторной диаграммы
• Встроенные часы с резервным питанием от батареи
• Отображение максимального спроса
• Настраиваемый пользователем экран дисплея
• 2 конфигурируемых релейных выхода
• Выходной импульс энергии
• 2 оптоизолированних конфигурируемых цифровых входа
• Двойные счетчики активной и реактивной мощности
• Учет энергии от сети / генератора
• Настраиваемые пользовательские счетчики
• Коэффициент трансформации напряжения для применения в MV
• Защищенная паролем программирования на передней панели
• Уменьшенная глубина панели
• Герметичная передняя панель (IP54) измерения:
• Межфазное напряжение: U12-U23-U31-Uavg
• Напряжение между фазой и нейтралью: V1-V2-V3-Vavg
• Фазные токи: I1-I2-I3-In-Iavg-Itot
• Активная мощность: P1-P2-P3-ΣP
• Реактивная мощность: Q1-Q2-Q3-ΣQ
• Кажущаяся мощность: S1-S2-S3-ΣS
• Коэффициент мощности: cos1-cos2-cos3-Σcos
• Счетчики активной мощности: Pc1-Pc2
• Счетчики реактивной мощности: Qc1-Qc2
• Счетчики пользователей: USR1-USR2-USR3-USR4
• 2 ... 63 гармоники любого напряжения или тока
• Векторные углы фазного напряжения
• МЕЖФАЗНОЙ векторные углы напряжений
• векторная диаграмма векторов

СВЯЗЬ:
• Modbus RTU RS-485
• Modbus TCP / IP
• SNMP
• TCP / IP сервер
• TCP / IP клиент
• UDP
• SMTP
• Встроенный веб-сервер
• Веб-мониторинг
• Веб программирование
• GSM-отправка SMS
• Отправка электронной почты
• Центральный мониторинг через IP
• Бесплатное программное обеспечение для настройки и мониторинга

ПОРТА СВЯЗИ:
• Ethernet 10 / 100Mb
• RS-485 изолированный (Modbus RTU)
• RS-232 для внешнего модема GPRS
• USB-хост для записи данных на флэш-память
• USB-устройство для подключения к ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход питания:
Номинальный ток 100-240 В (± 20%)
50 - 60 Гц номинал (± 10%)
Доступные типы входов постоянного тока.
Потребляемая мощность: <5 ВА
Диапазон измерения измерений:
Напряжение: 5 - 300 В переменного тока (L-N)
10 - 520 В переменного тока (L-L)
Ток: 0,1 - 5,5 А переменного тока
Частота: 30 - 500 Гц
точность:
Напряжение: 0,2% + 1 цифра
Ток: 0,2% + 1 цифра
Частота: 0,1% + 1 цифра
Мощность (кВт, квар): 0,4% + 2 цифры
Коэффициент мощности: 0,2% + 1 цифра
Диапазон измерений:
Диапазон КТ от 5 / 5А до 10'000 / 5А
Диапазон VT от 0,1 / 1 до 200,0 / 1
Диапазон кВт от 0,1 кВт до 6,5 МВт
Напряжение нагрузки: <0,1 ВА на фазу
Текущая нагрузка <0,5 ВА на фазу
Порт Ethernet: 10/100 Мбит
Устройство USB: USB 2.0 Full speed
USB Host, USB 2.0 на полной скорости
Порт RS-485: выбранная скорость передачи
Порт модема: последовательные данные логического уровня, выбираемая скорость передачи
Выходы реле: 5A @ 250VAC / 30VDC
Цифровые входы: активный уровень: от 5 до 30 В постоянного или переменного тока
Минимальный импульс 250 мс.
Изоляция 1000 В переменного тока, 1 минута
Рабочая температура: от -20 ° C до + 50 ° C (от -4 до +122 ° F).
Температура хранения: от -30 ° C до + 70 ° C (от -22 до +158 ° F).
Максимальная влажность 95% без конденсации.
Степень защиты: IP 65 (передняя панель) с дополнительной прокладкой
IP 30 (задняя панель)
Корпус: негорючий, соответствует требованиям ROHS
Установка: скрытого монтажа с задними кронштейнами
Размеры: 102x102x53 мм (ШхВхГ)
Вырез панели: 92x92 мм
Вес: 350 гр
Сертификация UL-CSA: UL 61010-1, 3-е издание, 2012-05, CAN / CSA-C22.2
Имя файла: E475547, Vol. D1

Директивы ЕС
2006/95 / EC (LVD)
2004/108 / EC (EMC)

Нормативы ведения:
EN 61010 (безопасность)
EN 61326 (EMC)
