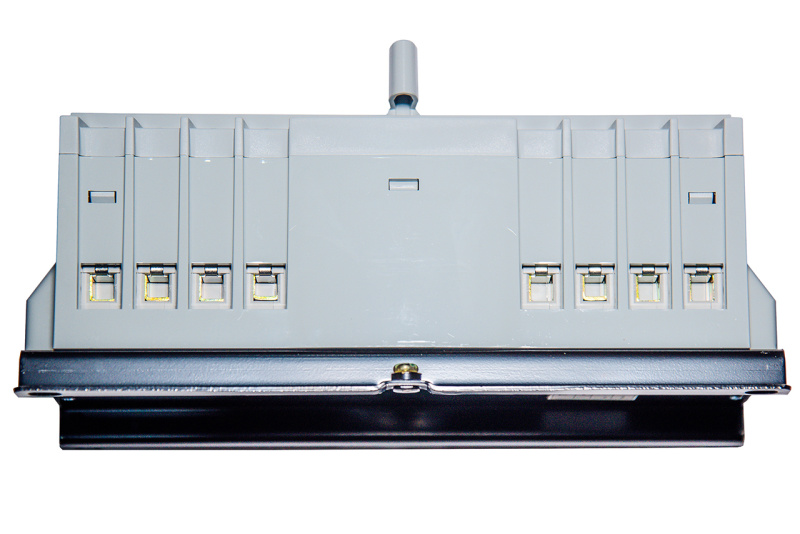

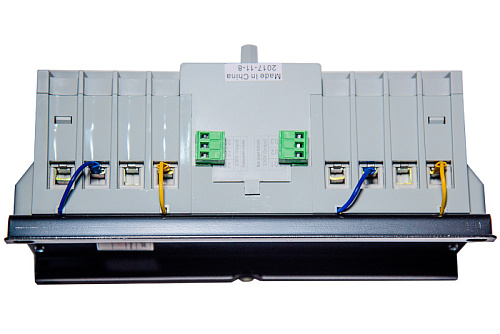

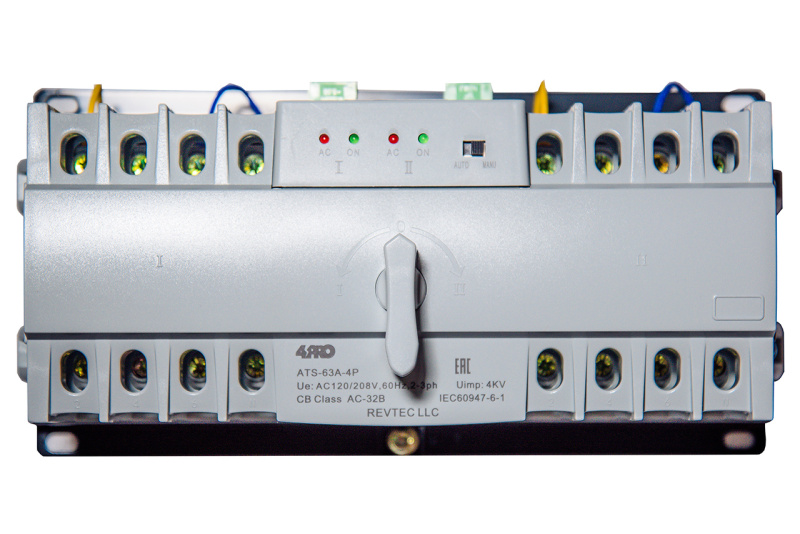

ATS-63A-4P (RDQ3-63/4P) 120/208V Устройство автоматического ввода резерва, 4 пол., 63A, 50/60Гц

- конструкция, основанная на автоматических выключателях 63A с защитой от перегрузок по токам фаз;
- использование в 2-3х фазных сетях, 4х-полюсная конструкция;
- высокая надежность, обусловленная нормально-пассивным состоянием электропривода, активируемого только в момент коммутации цепей;
- определение текущего положения коммутатора по положению диска ручного управления;
- наличие встроенных индикаторов и выходов для индикации текущего состояния;
- наличие встречной механической и электрической встречных блокировок;
- переключатель Авто / Ручного режима;
- плавкие предохранители для защиты входов контроллера.

Устройство контролирует наличие напряжений одной из фаз основного и резервного ввода соответственно. Основной ввод имеет приоритет над резервным вводом.
При наличии напряжения фазы основного ввода, устройство обеспечивает электропитание цепей нагрузки от данного ввода.
При пропадании напряжения фазы основного ввода, устройство переходит в состояние ожидания (цепи нагрузки подключены к основному вводу).
При появлении напряжения на контролируемой фазе резервного ввода, электродвигатель переключает цепи нагрузки на питание от резервного ввода.
В случае пропадания напряжения на контролируемой фазе резервного ввода и отсутствии напряжения на контролируемой фазе основного ввода, устройство находится в режиме ожидания (цепи нагрузки подключены к резервному вводу).
При восстановлении напряжения на контролируемой фазе основного ввода, устройство производит переключение цепей нагрузки на основной ввод вне зависимости от наличия напряжения на контролируемой фазе резервного ввода.
