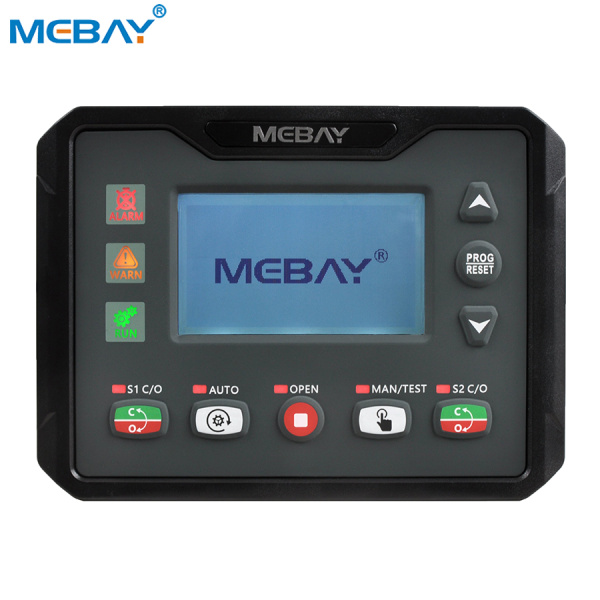

MEBAY ATS420 142х105 мм Контроллер ATS

Контроллер представляет собой контроллер ATS с двойным переключением мощности, интеллектуальный модуль переключения с двойным питанием с программируемыми функциями автоматического измерения, автоматического управления и ЖК-дисплея. Автоматическое измерение и контроль могут уменьшить количество неправильных операций. Это идеальный вариант для ATS.
2,8-дюймовый ЖК-дисплей с совершенно новым дизайном пользовательского интерфейса адаптирован в этом контроллере и может напрямую отображать соответствующие параметры. На жидкокристаллическом экране могут одновременно отображаться различные неисправности. Как только генератор не работает нормально, он может эффективно обеспечить защиту.
Есть варианты интерфейса на китайском / английском языках, дополнительный язык может быть установлен в соответствии с запросом пользователя. Все параметры можно настроить с помощью кнопок на передней панели или использовать программируемый интерфейс RS485 или USB для настройки с помощью ПК. Он имеет компактную конструкцию, усовершенствованные схемы, простую проводку и высокую надежность, его можно широко использовать в различных типах энергосистем.

Есть две модели серии ATS 420.
ATS 420: Модуль интеллектуального переключателя с двойным питанием.
ATS 420 R: Основанный на ATS 420, он добавляет порт RS485.

Основные характеристики:
- Двухъядерный 32-битный высокопроизводительный однокристальный микрокомпьютер.
- 2,8-дюймовый ЖК-экран, доступный на китайском / английском языках, при необходимости устанавливается язык пользователя.
- Тип системы может быть установлен как: "S1 Mains S2 Mains", "S1 Mains, S2 Gen", "S1 Gen S2 Mains", "S1 GenS2 Gen".
- Акриловый материал приспособлен для защиты экрана.
- Панель из материала ПК, водонепроницаемая, маслостойкая, устойчивая к ультрафиолетовому излучению, хорошая работа и длительный срок службы.
- USB-порт: параметры могут быть установлены даже без питания через USB-порт для мониторинга в режиме реального времени.
- С коммуникационным портом RS485 можно выполнять "Три удаленных" функции по протоколу MODBUS.
- Сбор и отображение, генерация, сеть, мощность, фаза и другие параметры.
- Применимо для трехступенчатых ПК, двухступенчатых ПК, переключателей CB и CC.
- Автоматический / ручной режим. В ручном режиме можно принудительно закрыть или открыть переключатель.
- Может управлять двумя генераторами для работы в режиме циклического запуска, в режиме основного запуска и в режиме балансировки.
- Подходит для различных систем переменного тока (3-фазные 4-проводные, 3-фазные 3-проводные, однофазные 2-проводные и 2-фазные 3-проводные).
- Функция ввода / вывода, статус может быть показан непосредственно.
- Часы реального времени внутри.
- Всего 5 выходных реле, функция 3 реле настраивается.
- Всего 4 настраиваемых входа переключателя, 2 настраиваемых функции переключателя.
- Защита управления: Реализовать автоматическое переключение ATS генераторных установок, идеальное отображение неисправностей и функции защиты.
- Стандартная водонепроницаемая резиновая прокладка. Водонепроницаемость может достигать IP54.
- Конструкция модуля: все соединения адаптированы с использованием европейских разъемов, что облегчает установку, подключение, ремонт и замену.

Отображение параметров:

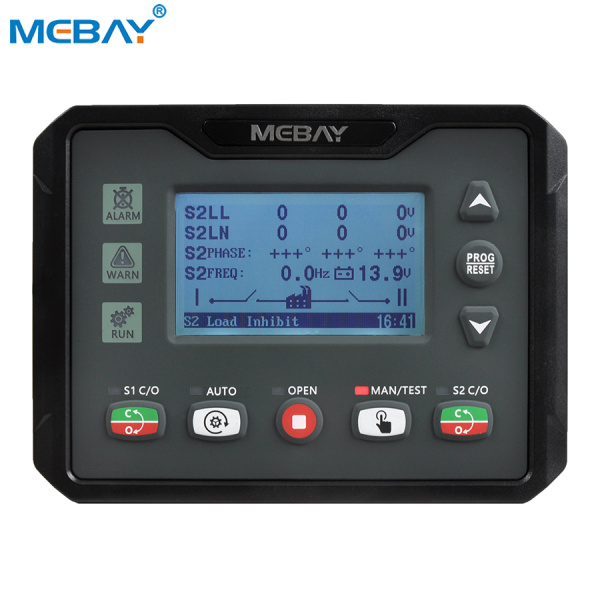

- Состояние напряжения S1/S2
- Частота S1/S2
- Текущее состояние в режиме реального времени
- Состояние переключателя S1/S2
- Фазное напряжение S1/S2

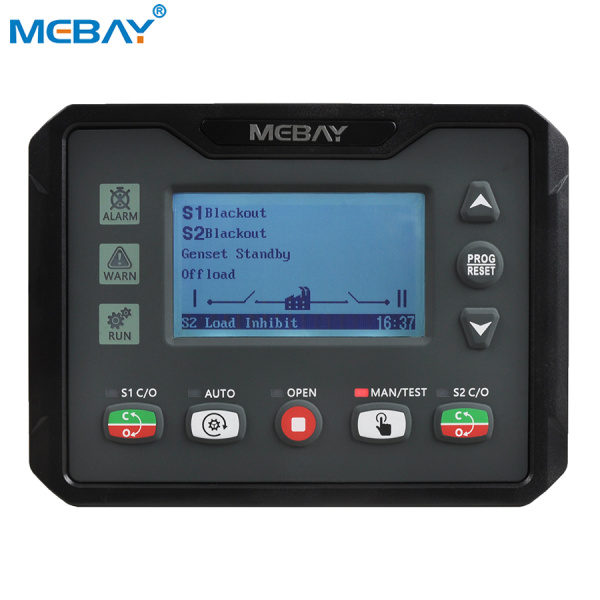

- Рабочее состояние S1/S2
- Состояние ввода/вывода

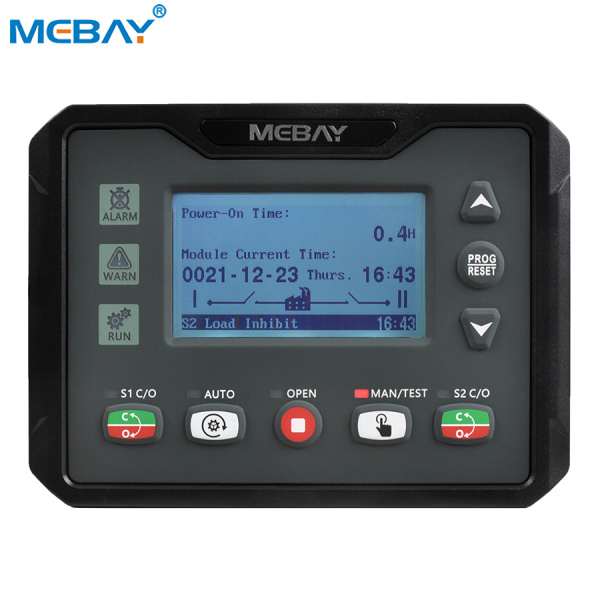

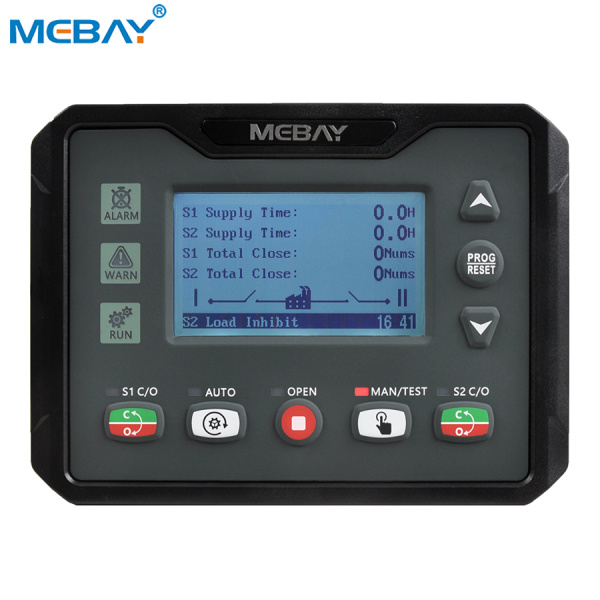

- Общее время включения питания
- Номер будильника и учетная запись
- Тип сигнала тревоги (предупреждающий сигнал тревоги, сигнал тревоги о неисправности)
- Тревожное событие
- Количество входов, выходов
- Состояние ввода, закрывающий вход S1 / S2, 1 ~ 2 настраиваемых порта
- Состояние выхода, выход закрытия S1 / S2, 1 ~ 3 настраиваемых порта
- Часы реального времени
- Текущая дата/время
