MEBAY FM7000 MK2 Главный пульт управления - Модульный контроллер

Контроллер этой серии предназначен для запуска, остановки дизельных / бензиновых / газовых генераторных установок, контроля параметров, проверки неисправностей, а также настройки данных.

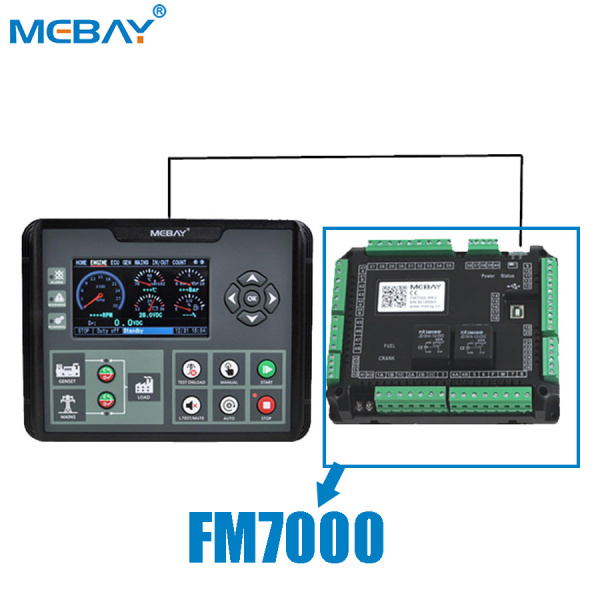

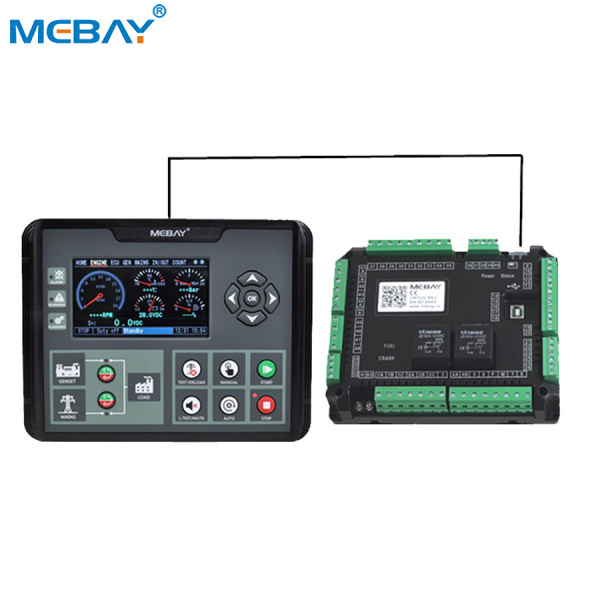

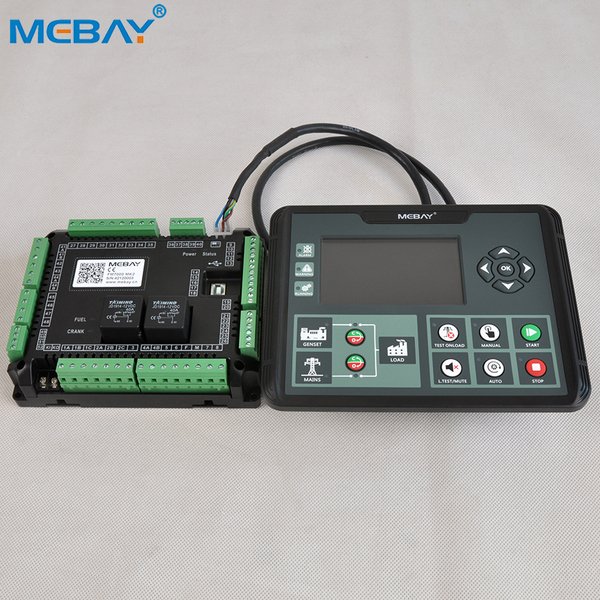

Контроллер необходимо использовать с панелью дисплея серии HM, а параметры основной платы управления можно задать с помощью панели главного компьютера USB / RS485 / серии HM. Когда генераторная установка не может нормально работать, она может эффективно защитить и отключить генератор.
Есть варианты интерфейса на китайском / английском языках, дополнительный язык может быть установлен в соответствии с запросом пользователя. Все параметры можно настроить с помощью кнопок на передней панели или использовать программируемый интерфейс RS485 или USB для настройки с помощью ПК. Его можно широко применять для всех видов систем автоматического управления генераторными установками.

Существует четыре модели серии FM7000 MK2.
FM7000 MK2: Используется для независимой автоматизации, с помощью сигнала дистанционного запуска для управления автоматическим запуском и остановкой генераторной установки.
FM7000R MK2: Основанный на FM7000 MK2, он добавляет порт RS485.
FM7000C MK2: Основанный на FM7000 MK2, он добавляет порт CAN.
FM7000CR MK2: Основанный на FM7000 MK2, он добавляет порт RS485 и CAN.

Основные характеристики :
- Двухъядерный 32-битный высокопроизводительный однокристальный микрокомпьютер.
- Система использует разделенную структуру установки, что сокращает внутреннюю проводку блока управления на 80% и значительно снижает стоимость полного комплекта.

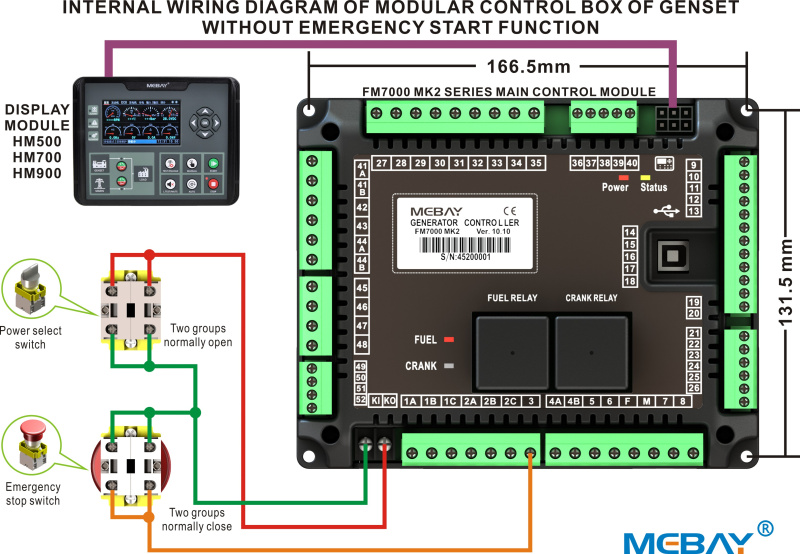

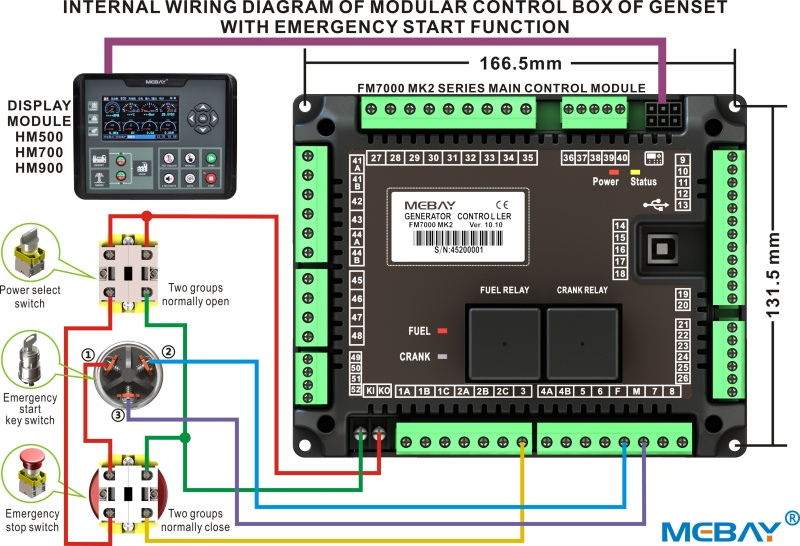

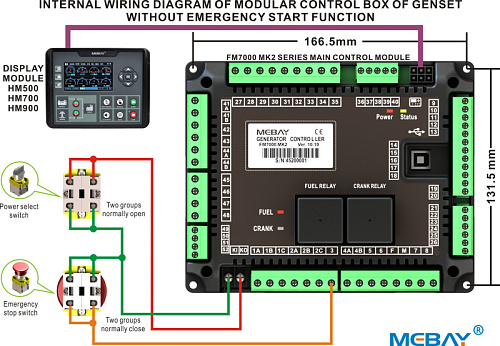

- Оснащен интерфейсом переключателя электрического замка аварийного запуска, удобным для проводки блока управления.
- USB-порт: параметры могут быть установлены даже без питания через USB-порт для мониторинга в режиме реального времени.
- С коммуникационным портом RS485 можно выполнять “Три удаленных” функции по протоколу MODBUS.
- Стандартный коммуникационный порт CAN, встроенный в протокол J1939, соответствует более чем 30 видам двигателей.
- Набор различных параметров.
- Часы реального времени внутри: доступно заданное время работы и автоматическое обслуживание. Рабочий план генераторной установки может быть установлен на неделю или месяц.
- Функция обратного отсчета защиты трех классов, которая позволяет установить время или дату технического обслуживания.
- Функция черного ящика может сохранять соответствующие параметры устройства при возникновении сигнала тревоги о неисправности в режиме реального времени, и это удобно для поиска причины неисправности.
- Всего 6 релейных выходов, из которых 4 релейных выхода могут быть самонастраиваемыми, каждое реле может быть настроено максимум на 20 функций, кроме того, есть 3 группы в качестве бесконтактных клемм.
- С 5 входными переключателями, до 20 дополнительных функций.
- 3 входных разъема для моделирования датчиков, настраиваются 3 типа входных сигналов и могут быть установлены различные типы устройств.
- Функция управления зарядкой аккумулятора, которая может защитить аккумулятор в соответствии со статусом напряжения батареи.
- Датчик может быть определен самостоятельно с помощью кнопки на передней панели или программного обеспечения ПК.
- Адаптироваться к 3P4W, 1P2W, 2P3W (120 В / 240 В, 50/60 Гц).
- Можно выбрать различные режимы вращения коленчатого вала (обороты, частота, давление масла).
- Защита управления: Автоматический запуск / остановка генераторной установки, передача нагрузки (управление ATS) и идеальное отображение и защита от сбоев.

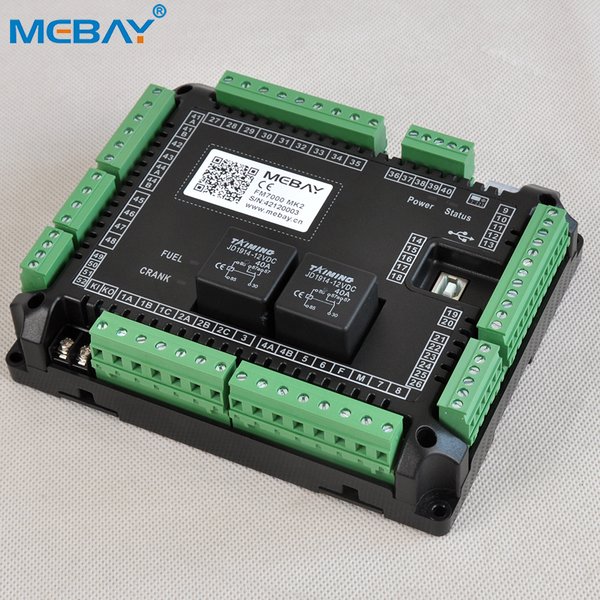

- Основная плата оснащена реле двигателя масляного клапана 40А, которое может приводиться в действие непосредственно для запуска.
- Управление электрическим замком, может запускаться и останавливаться напрямую.

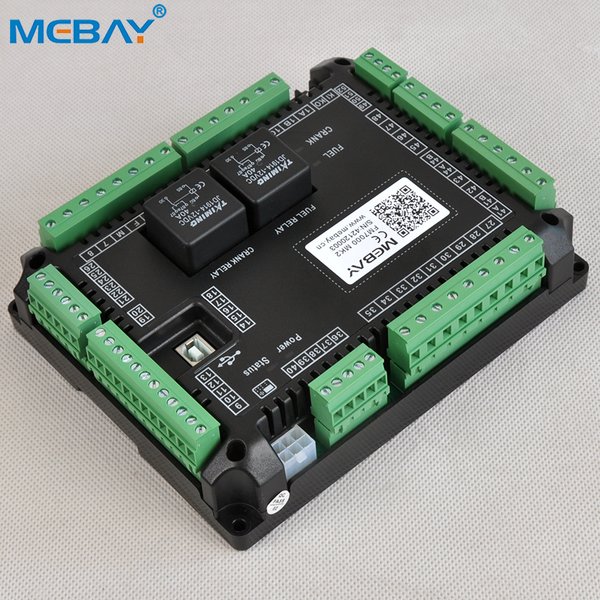

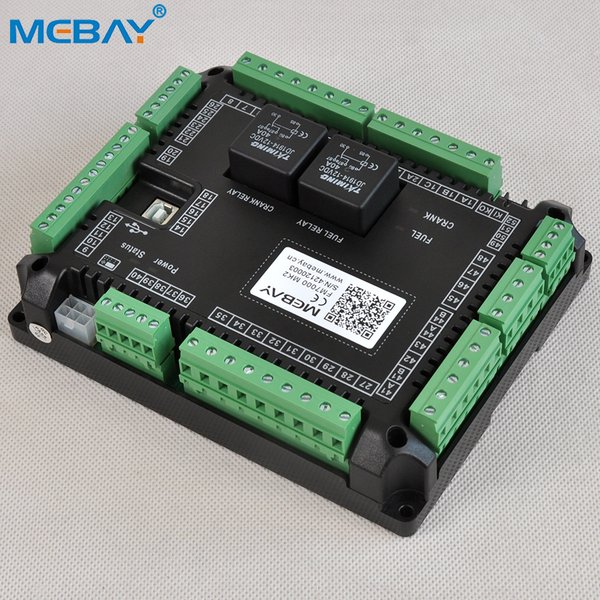

- Конструкция модуля: Все соединения адаптированы с использованием европейских разъемов, что облегчает установку, подключение, ремонт и замену.

Получение параметров:
- Обороты двигателя
- Давление моторного масла
- Температура воды в двигателе
- Температура топлива в двигателе
- Уровень топлива в двигателе
- Напряжение аккумуляторной батареи двигателя
- Напряжение зарядки
- Частота сети
- Фазное напряжение сети L-N
- Фазное напряжение сети L-L
- Генератор 3-фазного напряжения L-N
- Генератор 3-фазного напряжения L-L
- Генератор 3-фазного тока A
- Частота генератора Hz
- Коэффициент мощности генератора COS φ
- Активная мощность генератора KW
- Кажущаяся мощность генератора KVA
- Генератор реактивной мощности KVar
- Скорость текущей нагрузки %
- Средняя скорость загрузки %
- Текущее потребление KWH
- Общее потребление KWH
- Общее время проворачивания
- Текущее время выполнения
- Общее время работы
- Обратный отсчет технического обслуживания агрегата
- Текущая дата/время

Защита от аварийной сигнализации:
- Превышение скорости
- Под скоростью
- Низкое давление масла
- Высокая температура воды
- Высокая температура масла
- Низкий уровень топлива
- Низкий уровень масла
- Внешнее мгновенное отключение разгрузки
- Внешняя аварийная сигнализация
- Потерянные обороты в минуту
- Датчик открыт
- По частоте
- Под частотой
- Перенапряжение
- Под напряжением
- Перегрузка по току
- Несбалансированность текущих
- Чрезмерная мощность
- Отказ генераторной нагрузки
- Сбой разгрузки генераторов
- Сбой сетевой нагрузки
- Сбой разгрузки сети
- Срок основного технического обслуживания истекает
- Вторичное техническое обслуживание истекает
- Истекает срок третьего технического обслуживания
- Сбой сигнализации ЭБУ
- Сбой связи с ЭБУ
- Сигнализация низкого уровня воды
- Исключение открытия жалюзи
- Аварийная остановка
- Неисправность кривошипа
- Избыточное давление в батарее
- Пониженное напряжение батареи
- Остановка сбоя
