YOKDEN SX460 Автоматический регулятор напряжения для дизельного генератора

YOKDEN SX460 Автоматический регу
Документы для загрузки:

Описание товара:

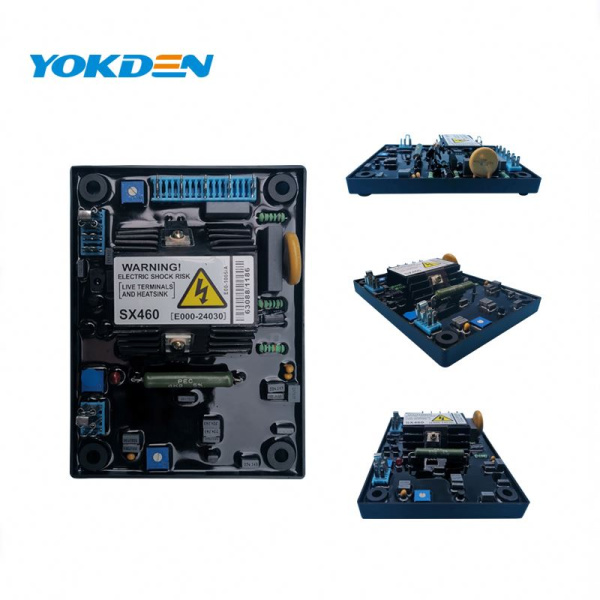

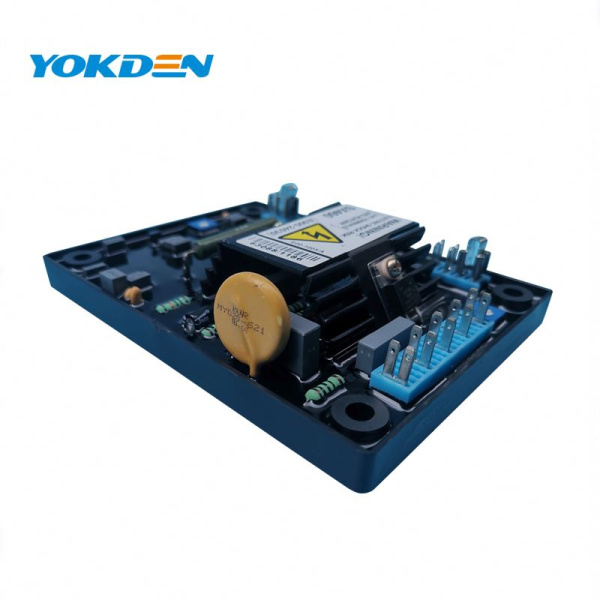

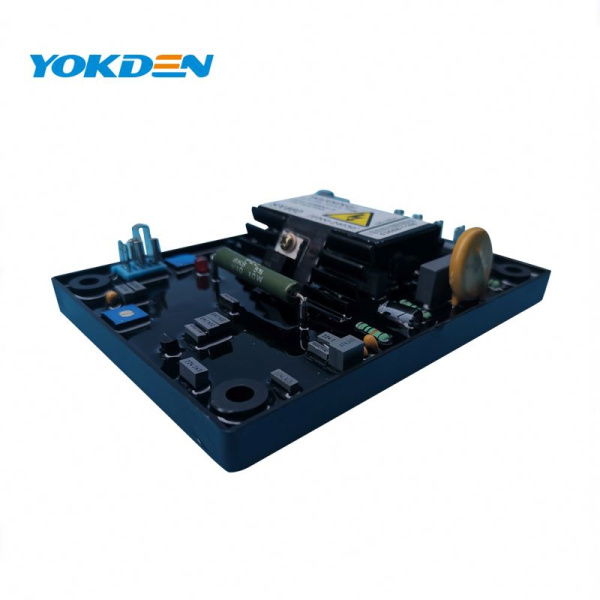

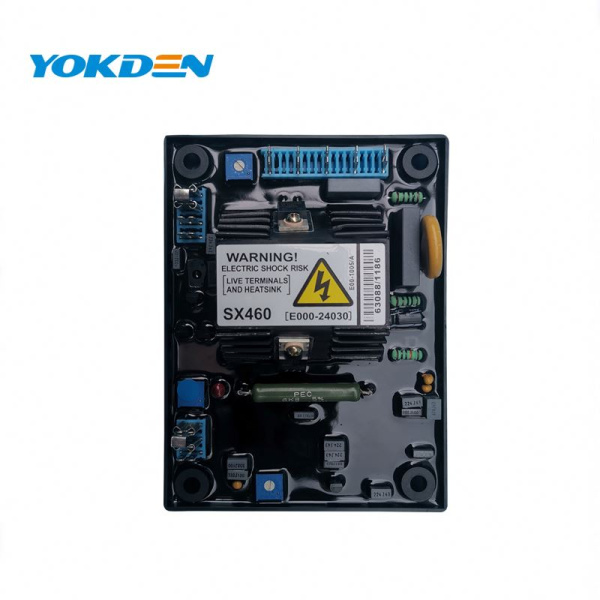

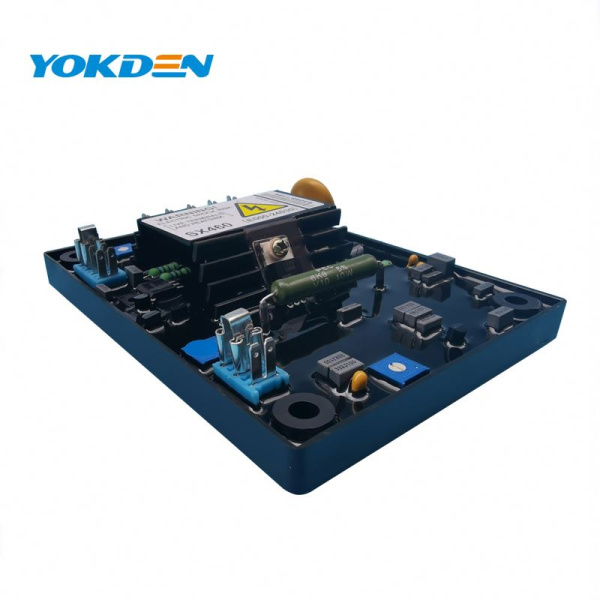

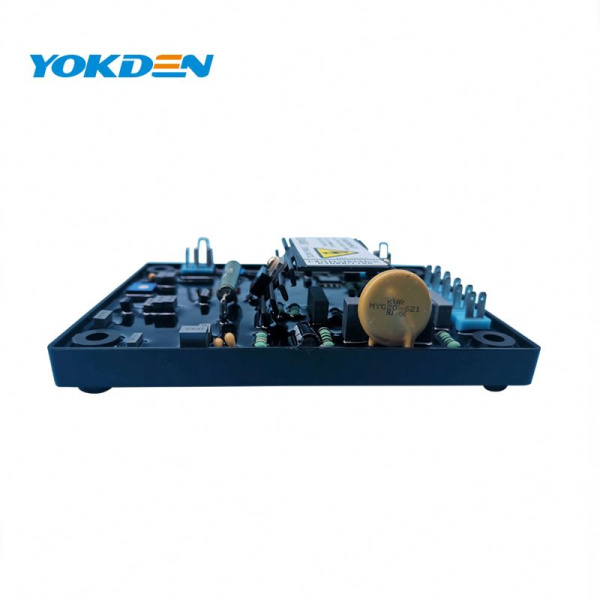

Автоматический регулятор напряжения SX460 - полуволновой фазоуправляемый регулятор напряжения тиристорного типа используемых для комплектации синхронных генераторов производства Cummins Generator Technologies под торговой маркой STAMFORD.

Взаимозаменяем с EA460 и Onan 305-0982.

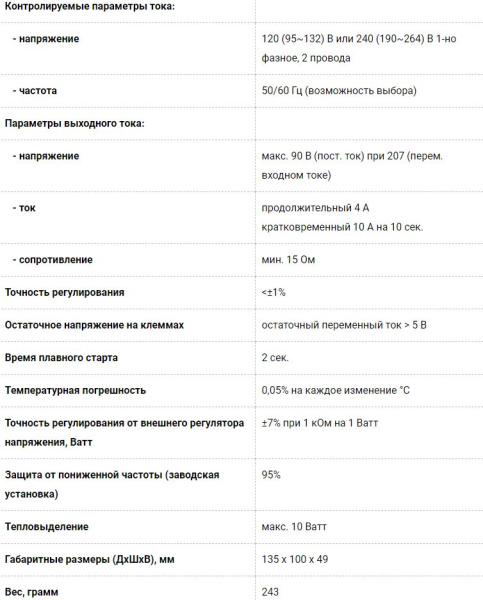

- Точность регулирования <±1%;
- Установка времени плавного повышения нагрузки;
- Установка напряжения контролируемого тока;
- Защита от пониженной частоты;
- Защита от падения напряжения.

SX460 полуволновой Автоматический регулятор напряжения (AVR) тиристорного типа и является неотъемлемой частью системы возбуждения для безщеточных генераторов.

В дополнение к регулированию напряжения генератора, AVR включает в себя защиту по потери скорости.

Ток возбуждения выводится непосредственно из клемм генератора.

Положительное напряжение возникает от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН.

AVR связано с основными обмотками статора и обмоткой возбуждения для обеспечения регулирование по замкнутому циклу выходного напряжения с точностью регулирования + / -1,0 %.

Помимо того, что АРН питается от главного статора, устройство также получает образец напряжения от выходных обмоток, для целей точного контроля напряжения. В ответ на этот образец напряжения, AVR управляет мощностью, подаваемой на катушку, и, следовательно, основное поле , чтобы поддерживать выходное напряжение генератора в указанных пределах, компенсируя нагрузку, скорость, температуру и коэффициент мощности генератора.

Измерительный контур постоянно отслеживает выходной сигнал генератора по частоте и при падении её обеспечивает защиту системы возбуждения, путем уменьшения выходного напряжения пропорционально скорости ниже заранее установленной пороговой.

Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Частота может быть легко изменена на 50 или 60 Гц с помощью перемычек.
