DATAKOM AVR-5 Регулятор напряжения генератора переменного тока

DATAKOM AVR-5 Регулятор напряжения генератора пере
Документы для загрузки:
Описание товара:

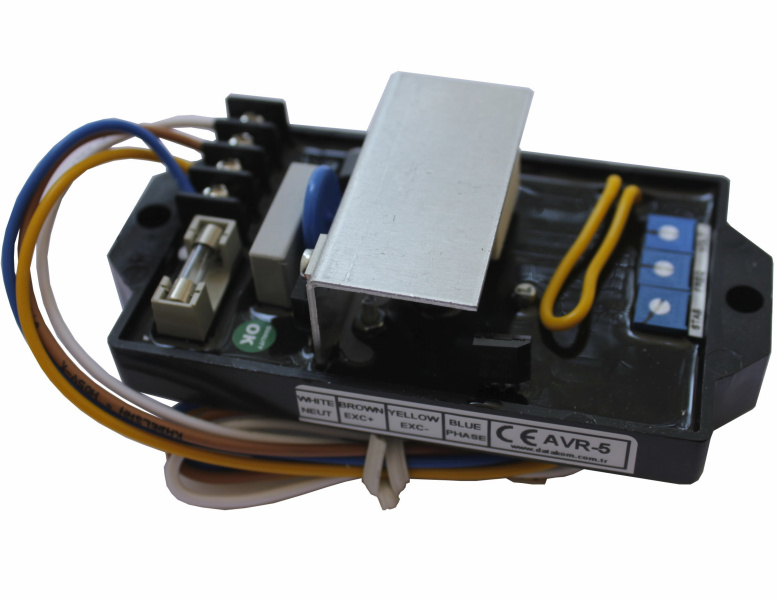

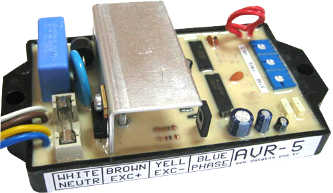

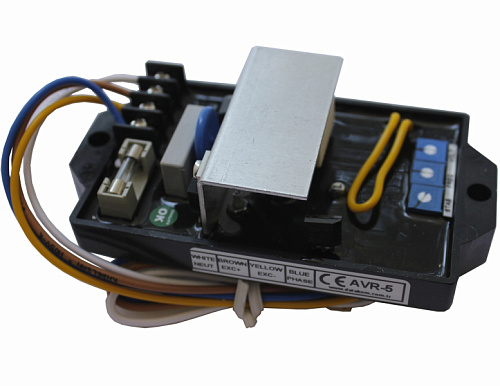

DATAKOM AVR-5 Регулятор напряжения – электронное устройство, поддерживающее фиксированное выходное напряжение генератора. Имеет открытое шасси, залитое компаундом и предназначенное для размещения в соединительной коробке генератора.
AVR-5 измеряет напряжение между одной из фаз генератора и «нулем» и регулирует постоянное напряжение, прилагаемое к обмотке возбуждения, до достижения желаемого уровня напряжения. Выходным каскадом устройства служит полуволновой тиристор, связанный с демпфирующим диодом. Устройство совместимо со всеми типами бесщеточных генераторов. Устройство не содержит движущихся частей и работоспособно в условиях сильной вибрации.
AVR-5 включает в себя защиту от замыкания на низкой частоте. Удобная схема подключения устройства позволяет быстро и легко его заменить.

Краткая инструкция по настройке:
1.    Поверните потенциометра Стабилизации до конца по часовой стрелке.
2.    Запустите генератор без нагрузки
3.    Медленно крутите потенциометр Стабилизации против часовой стрелки до момента когда напряжение генератора перестанет быть стабильным и начнет колебаться.
4.    Поверните потенциометра немного по часовой стрелке для того чтобы вернуться в зону стабильности, но не сильно уходя от границы начала зоны нестабильности. Это и будет оптимальной точкой настройки для данного генератора.
